								前言

隨著科學技術的發展，新技術、新材料、新工藝不斷發展，給涂裝設備注入了新的活力。涂裝流水線作業模式越發普及，今天山東創杰小編為大家分享一個托輥懸掛鏈涂裝線的案例。

一、托輥懸掛鏈涂裝線項目施工現場介紹

1、工件參數



工件名稱:托輥

尺寸：φ194×1800

工件單重：≤100kg

生產綱領：1000根/日(單班)

生產工藝：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件

（噴漆室、烘干室的廢氣處理方式為：活性炭吸附+脫附催化燃燒）

漆霧處理：干式凈化

加熱能源：電加熱

物流輸送：懸掛輸送

烘干溫度：60-80°C

烘干時間：30min



2、動力條件






	序號
	名 稱
	用 途
	要求指標
	備 注










	1


	電 源
	動力回路
	380V±10%/50Hz
	三相四線制或三相五線制




	控制回路
	220V/50Hz





	照明回路
	220V/50Hz









	2




	壓縮空氣




	噴涂




	0.4-0.8MPa
	壓力：0.4-0.6Mpa

	含油：≤0.1ppm 含水：≤1.3g/m3






	3


	自來水


	/


	常壓








3、氣候條件






	序號
	名 稱
	設計參數
	備 注




	1
	年平均氣溫
	15℃





	2
	年平均濕度
	65%





	3
	車間溫度
	0℃-40℃





	4
	車間濕度
	≤75%








4、工藝流程：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件






	序號
	工藝名稱
	工作方式
	溫度℃
	時間min





	1
	上件
	人工
	RT
	2-3min





	2
	Ω靜電噴漆
	自動
	RT
	3min





	3
	補噴
	人工
	RT
	2min





	4
	流平

	RT
	3-5min





	5
	烘干
	熱風循環
	60-80℃
	30min





	6
	強冷
	自動
	RT
	3-4min





	7
	下件
	人工
	RT
	2-3min










二、設備介紹

1.涂裝工藝流程：

上件、往復機?噴漆、人工補噴、流平、烘干、冷卻、下件

1.2生產節拍：

噴漆生產線采用 XT100 懸掛輸送機連續輸送.

輸送節拍計算：

懸鏈輸送掛件數量 1000 件/天。

工作時間取值 8 小時，則 8×60=480 分鐘。

設備利用率設90% ,懸掛吊點間距取0.4m  那么v=1000×0.4÷480 ÷90%

=0.92m/min，速度 0-2m 無級調速。

設計鏈速：1m/min

生產節拍：0.4/1=0.4min=24s

設計節拍：45s

產能計算：8*60*60*0.9/24=1080/天

1.3 各設備尺寸

?噴漆室：噴涂時間3min  鏈速：1m/min

設備尺寸：4500*3000*3200mm

人工噴漆室：噴涂時間2min  鏈速：1m/min

設備尺寸：4500*2700*3200mm

流平室：流平時間3-5min  鏈速：1m/min

設備尺寸：5000*2400*3200mm

烘干室：烘干時間30min  鏈速：1m/min  工件在烘干室內行走長度為：30min*1m/min=30m

設備尺寸：12000*2200*3100mm 烘干室內線長34000mm

強冷室：強冷時間4min  鏈速：1m/min  工件在室內行走長度為：4min*1m/min=4m

設備尺寸：4000*1950*3100mm



2、技術參數

2.1、設備工藝名稱






	序號
	設備名稱
	規格/內腔凈尺寸（長×寬×高）
	功能和特點
	數量




	1
	上件區
	5000mm

	1套




	2
	?噴漆室
	4500×3500×3200mm

	1套




	3
	人工噴漆室
	4500×2700×3200mm
	補噴、檢驗
	1套




	4
	流平室
	5000×2200×3200mm
	流平
	1套




	5
	烘干室
	12000×2200×3200mm
	烘干
	1套




	6
	強冷室
	4000×1950×3200mm

	1套




	7
	下件區
	5000mm

	1套




	8
	懸掛鏈
	XT100    120m
	輸送
	1套





2.2.?噴漆室






	序號
	項目名稱
	參 數/規 格




	1
	?噴漆房工作尺寸
	4500×3500×3200mm




	2
	自然進風系統
	1套




	3
	空載風速m/s
	≥0.20





	排風風量
	11000m3/h




	4
	?噴涂
	1臺





	往復升降機
	型號：LTMD-1500 型噴涂行程：1800m





	Ω靜電噴漆系統
	TURBO DISK 型空氣渦輪馬達





	高壓發生裝置
	型號：LEPS5001 型




	5
	總功率
	約10kw








2.3.人工噴漆室






	序號
	項目名稱
	參 數/規 格




	1
	人工噴漆房工作尺寸
	4500×2700×3200mm(L×W×H)




	2
	自然進風系統
	1套




	3
	空載風速m/s
	≥0.3





	排風風量
	13000m3/h




	7
	光照度Lux
	 ≧500Lux








2.4.流平室






	序號
	項目名稱
	參 數/規 格




	1
	室體工作尺寸
	5000×2200×3200mm




	2
	進風系統
	1套




	3
	排風系統
	1套





	排風風量
	4800m3/h




	4
	光照度
	≧300Lux








2.5.烘干室






	序號
	項 目 名 稱
	參 數/規 格




	1
	室體工作尺寸
	12000×2200×3200mm




	2
	循環次數
	2-3次/min





	風機型號
	GW-5C  10000m³/h





	風量
	10000m³/h





	全壓
	1500Pa





	循環風機功率
	7.5kw





	數量
	1套




	3
	烘干溫度
	60-80℃




	4
	烘干時間
	30min





	熱風加熱值
	51600kcal/h(60kw)





	加熱方式
	電




	5
	電加熱器
	5kw*12





	電加熱箱





	6
	強排風量
	1000m3/h




	7
	廢氣處理方式
	引入到噴漆房廢氣處理系統中




	8
	設備功率
	約70kw

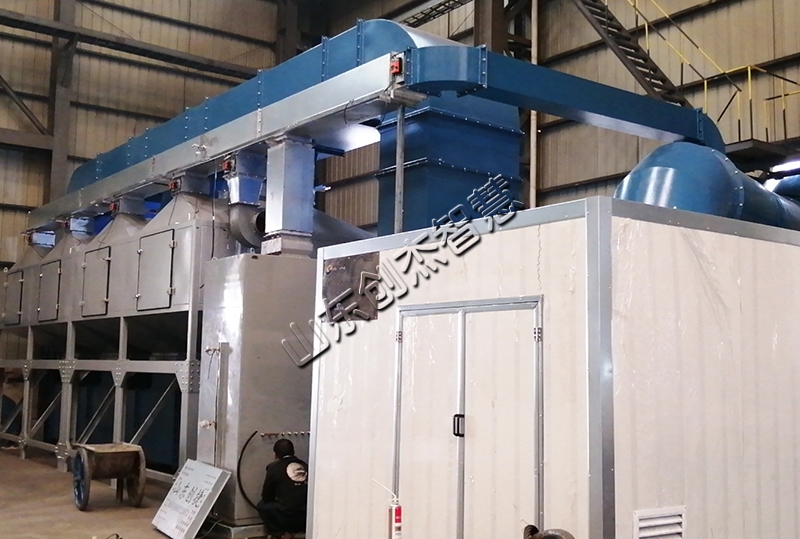

2.6.有機廢氣處理系統






	序號
	項目名稱
	參 數/規 格




	1
	干式過濾器
	1套




	2
	排風系統
	1套





	排風風量
	30000m3/h





	排風機型號
	B4-72No8C





	全    壓
	3000pa





	排風風機功率
	37kw




	3
	廢氣處理方式
	干式漆霧過濾+活性炭吸附箱+催化燃燒設備+高空排放





	催化燃燒
	VOC-300





	功率
	65kw




	4
	風閥
	 4套




	5
	總功率
	約70kw










2.7.冷卻室






	序號
	項目名稱
	參 數/規 格




	1
	室體工作尺寸
	4000×2000×3200mm




	2
	送風系統
	1套





	送風風量
	1臺×8000m3/h





	送風機型號
	4-68-6.3C





	送風風機功率
	7.5kw




	3
	送風過濾系統
	1套




	4
	風墻、吹嘴
	1套




	5
	總功率
	約10kw

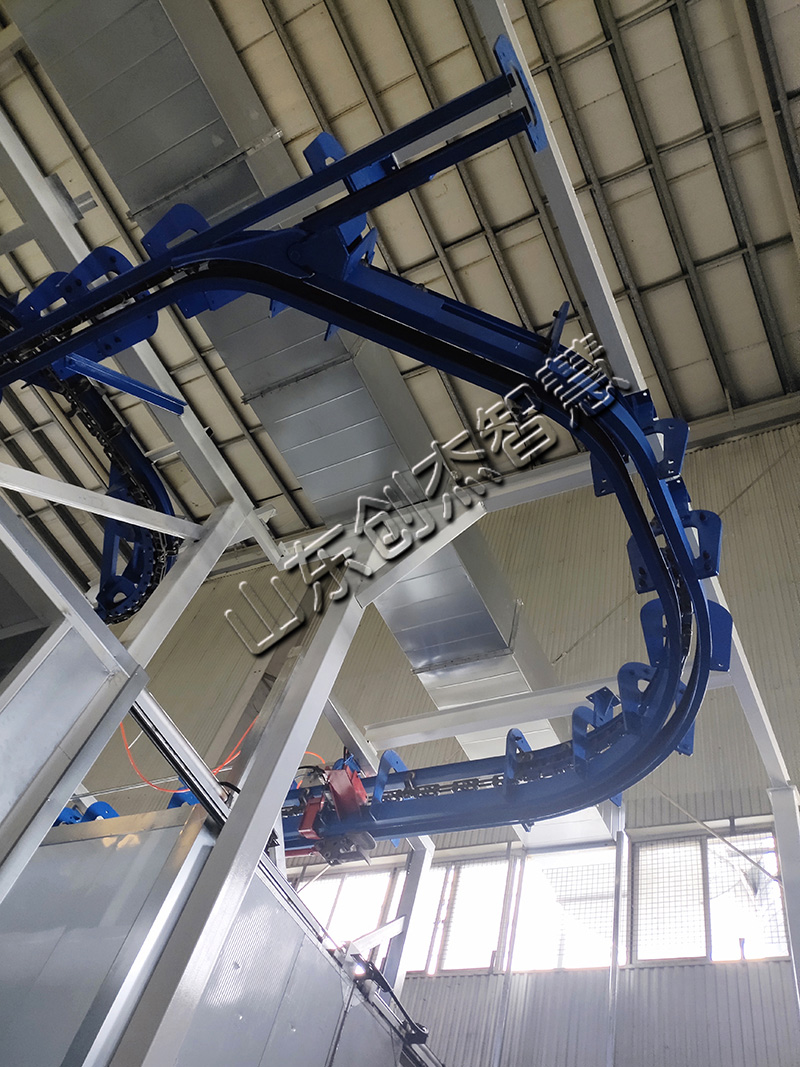

4.2.6.輸送系統






	序號
	名稱
	參 數/規 格




	1
	懸掛輸送機
	XT100   120m




	1.1
	生產線速度
	1m/min




	1.2
	調速范圍
	0-2m/min




	1.3
	單點吊重
	100Kg




	1.4
	掛點數量
	300組




	1.5
	輸送功率
	5.5Kw
